當前位置:主頁導航 > 產品展示 > GZGC2 懸掛式不銹鋼超載轉鼓


GZGC2

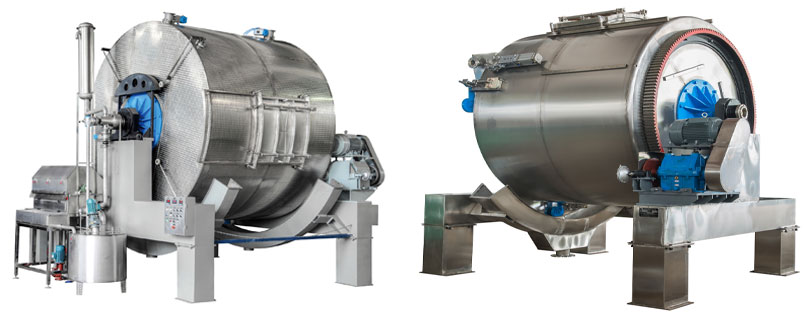

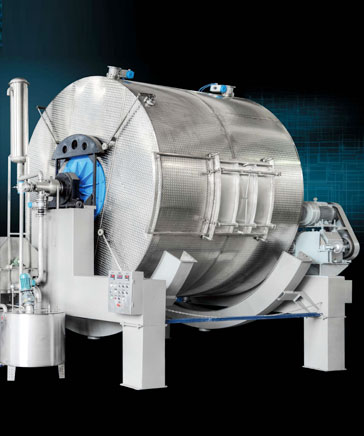

懸掛式不銹鋼超載轉鼓
主要功能

使用該不銹鋼轉鼓可以減少浸水、 鞣制、染色工序用水量以及化工原料用量,從而減少了廢液總量排放。 鼓內采用新式結構 ,在同樣工藝時間內使皮張更柔軟、染色更均勻。轉鼓出皮時無阻礙,更爽快,可比普通轉鼓多裝載30%以上,裝載總量達到轉鼓容積的60%-70%。

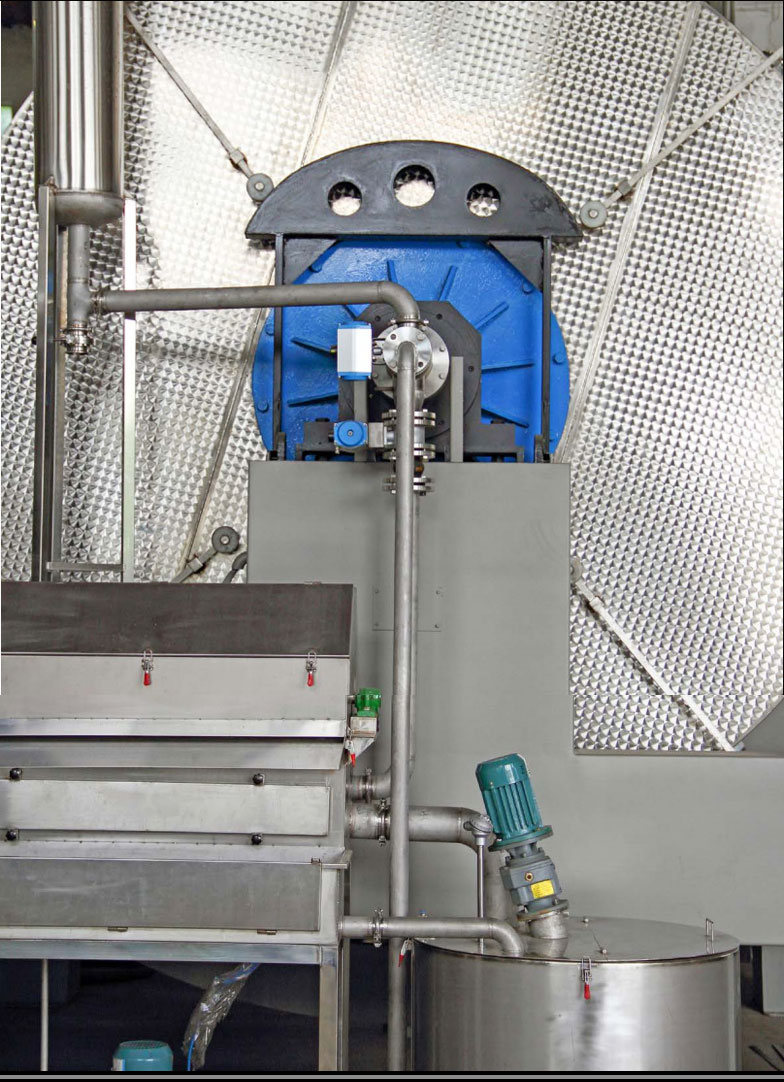

1、轉鼓鼓體采用不銹鋼板材制作,鼓體內外層之間用優質保溫材料填充。轉鼓配有單方向旋轉自動液體循環過濾系統。為方便操作,在機器右側裝有輔助控制電器箱。

2、轉鼓一側配置重錘排氣閥,從而確保鼓體在工作過程中始終鼓內無壓力。

3、鼓體內裝高位分段式檔板。轉鼓旋轉時,不論是常規載量還是超載裝載量,均能充分翻動鼓內皮革和液體,翻動過程中會(huì )使皮革和液體呈S型路線行進。轉鼓在較高轉速下運轉皮革也不打卷。

4、傳動系統:電動機經轉鼓專用減速箱變速后,再通過齒輪帶動鼓體轉動。減速箱的主動軸上配置了氣動剎車裝置。

5、電氣控制系統:采用變頻調速、PLC電路控制。





主要技術參數
型號規格 GZGXC2-
250×220
GZGXC2-
250×250
GZGXC2-
300×250
GZGXC2-
300×300
GZGXC2-
350×300
鼓體尺寸 mm Φ2500×2200 Φ2500×2500 Φ3000×2500 Φ3000×3000 Φ3500×3000
鼓口尺寸 ( 軸向長×徑向弦長 ) mm 700×700 800×800 850×1000 900×1000 1100×1200
裝載容積 m3 6.0 6.89 10.18 12.36 17.13
浸水轉速 rpm 1-1.3 1-1.3 0.8-1.1 0.8-1.1 0.7-0.9
鞣制轉速 rpm 2-2.6 2-2.6 1.6-2.2 1.6-2.2 1.4-1.8
復鞣染色轉速 rpm 4-5.8 4-5.8 3.3-4.8 3.3-4.8 2.8-4.1
復鞣染色增加轉速 rpm 7.2-10.5 7.2-10.5 6-8.7 6-8.7 5-7.4
主電機功率 kw 11-15 11-15 15-18.5 18.5-22 22-30
泵電機功率 kw 2.2 2.2 3 3 3
過濾機電機功率 kw 1.1 1.1 1.5 1.5 1.5
攪拌器電機功率 kw 0.37 0.37 0.37 0.37 0.37
電熱功率 ( 或蒸汽 ) kw 4.5~9 4.5~9 6~12 6~12 9~12
調溫范圍 10-80 10-80 10-80 10-80 10-80
外形尺寸(長) mm 4800 5100 5360 5860 6000
外形尺寸(寬) mm 3600 3600 4100 4100 4600
外形尺寸(高) mm 4400 4400 4600 4600 5000
整機重量 t 6.2 6.8 6.8 9.2 10.8
